Как проверить блок питания телевизора в домашних условиях

Изображение: yandex.net (https://avatars.mds.yandex.net/i?id=c7b63acfaaa207c56c8a5f764cc0092c_l-12319474-images-thumbs&n=13)
ПОДЕЛИТЕСЬ В СОЦИАЛЬНЫХ СЕТЯХ

Loading

Современные телевизоры – это сложные устройства, требующие стабильного и качественного электропитания. Блок питания (БП) – сердце любого телевизора, отвечающее за преобразование переменного тока из розетки в постоянный, необходимый для работы всех внутренних компонентов. Когда телевизор не включается, мигает индикатор, или изображение отсутствует, одной из первых причин, которую стоит проверить, является именно блок питания.

Конечно, для точной диагностики и профессионального ремонта лучше обратиться к специалистам. Например, мастера компании tvvisor.com оказывают услуги по ремонту телевизоров на дому у клиента, что очень удобно. Но если вы хотите самостоятельно попробовать определить причину неисправности и, возможно, устранить ее, эта статья поможет вам разобраться, как проверить блок питания телевизора в домашних условиях.

Первичная диагностика и меры безопасности

Прежде чем приступать к каким-либо манипуляциям с телевизором, необходимо соблюдать строгие меры безопасности. Работа с электричеством требует максимальной осторожности, так как несоблюдение правил может привести к серьезным травмам или повреждению оборудования.

Отключите телевизор от сети. Это главное и первое правило. Убедитесь, что вилка полностью извлечена из розетки. Недостаточно просто выключить телевизор с пульта или кнопкой на корпусе – внутри еще могут оставаться заряды в конденсаторах, которые могут быть опасны.

Подготовьте рабочее место. Убедитесь, что у вас достаточно света и пространства для работы. Желательно использовать антистатический коврик, чтобы избежать повреждения чувствительных электронных компонентов статическим электричеством. Если такого коврика нет, можно просто периодически касаться заземленного металлического предмета, чтобы снять статическое напряжение.

Визуальный осмотр. Прежде чем браться за инструменты, внимательно осмотрите сам телевизор и блок питания (если он внешний).

  • Есть ли видимые повреждения на корпусе телевизора, кабеле питания или вилке?
  • Неприятный запах гари?
  • Визуально проверьте розетку – иногда проблема может быть в ней.
  • Если блок питания внешний, проверьте его индикатор – он должен светиться, если БП получает питание.

Проверка кабеля питания. Простой, но часто упускаемый из виду шаг. Попробуйте подключить телевизор с другим кабелем питания, если у вас есть подходящий. Иногда причиной отсутствия питания является банальный перелом или повреждение кабеля. Проверьте надежность соединения кабеля с телевизором и с розеткой.

Проверка розетки. Убедитесь, что розетка, к которой подключен телевизор, исправна. Попробуйте подключить к ней другой электроприбор (лампу, зарядное устройство) – если он работает, то розетка в порядке. Если нет, то проблема может быть в электропроводке дома, и это уже совершенно другая история, требующая внимания электрика.

Интересная новость по теме:  Кредитная СберКарта - лучшее средство для покупки подарков на Новый год

Поиск вздутых конденсаторов. После того как вы откроете заднюю крышку телевизора (если блок питания внутренний), внимательно осмотрите плату блока питания. Конденсаторы – это цилиндрические элементы, которые со временем могут вздуваться или протекать. Вздутый конденсатор выглядит так, будто его верхняя часть выгнута наружу, а не плоская. Это один из наиболее распространенных признаков неисправности блока питания. Наличие таких конденсаторов – явный признак того, что блок питания нуждается в ремонте.

Очистка от пыли. Заодно, пока телевизор разобран, можно провести чистку от пыли. Пыль – это отличный изолятор и накопитель тепла, которая может привести к перегреву компонентов и их выходу из строя. Используйте сжатый воздух или мягкую кисть для удаления пыли с платы и вентиляционных отверстий.

Если после всех этих манипуляций телевизор по-прежнему не подает признаков жизни, то, скорее всего, проблема действительно кроется в самом блоке питания, и потребуется более глубокая диагностика с использованием мультиметра.

Проверка напряжения с помощью мультиметра

После первичной диагностики, если проблема не была найдена, следующим шагом будет измерение напряжений на выходе блока питания с помощью мультиметра. Этот этап требует аккуратности и базовых знаний работы с измерительными приборами.

Подготовка мультиметра. Установите мультиметр в режим измерения постоянного напряжения (DCV или V=). Диапазон измерения должен быть выбран с запасом, например, 20 В или 200 В, в зависимости от ожидаемых напряжений. Большинство телевизоров используют напряжения в диапазоне от 5 В до 24 В, но могут быть и выше. Если вы не знаете, какой диапазон выбрать, начните с большего и уменьшайте его по мере необходимости.

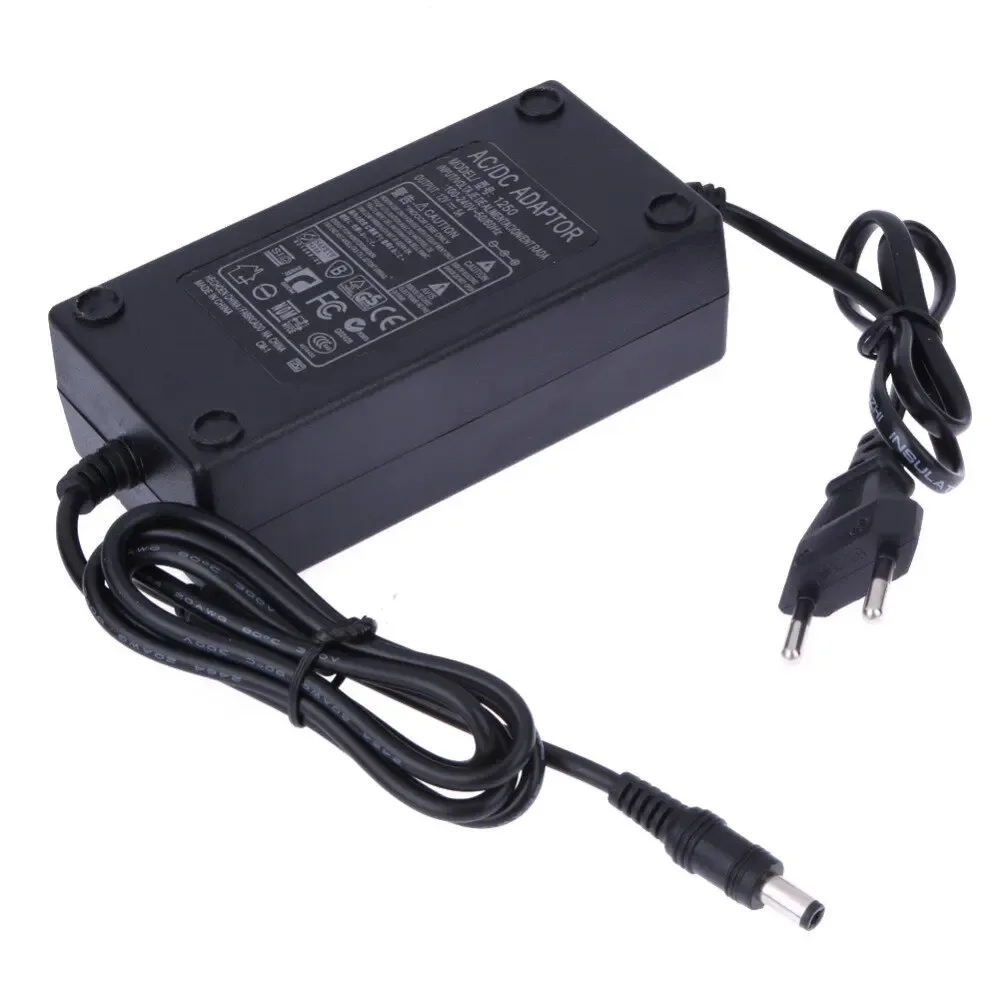

Определение распиновки разъема. Если у вас внешний блок питания, на его корпусе или рядом с разъемом обычно указаны значения выходного напряжения и тока. Например, «Output: 12V 5A». Если блок питания внутренний, то на плате, как правило, есть маркировка рядом с разъемами, указывающая на номинальное напряжение каждой линии (например, +5V, +12V, +24V, GND). GND – это общий провод (земля), к которому нужно подключить черный щуп мультиметра.

Измерение напряжения.

  1. Подключите черный щуп мультиметра к общему проводу (GND). Это может быть любой металлический элемент корпуса (если он заземлен) или контакт с маркировкой GND на плате.
  2. Подключите красный щуп мультиметра к контакту, отвечающему за подачу напряжения на материнскую плату или другие компоненты телевизора.
  3. Включите телевизор в розетку. В это время будьте предельно осторожны, чтобы случайно не коснуться других элементов платы и не вызвать короткое замыкание.
  4. Сравните показания. На дисплее мультиметра должно отобразиться значение напряжения, близкое к указанному на плате или блоке питания. Если вместо 12 В вы видите 0 В или значительно меньшее значение (например, 3 В), это говорит о неисправности. Если напряжение сильно завышено, это также свидетельствует о проблеме.
Интересная новость по теме:  SERM в 2025: Как управлять репутацией в эпоху нейросетей и персонализированного поиска

Основные точки измерения (для внутреннего БП):

  • Дежурное напряжение (Standby Voltage): Обычно это 5В. Присутствует всегда, когда телевизор подключен к сети, даже если он выключен. Его наличие свидетельствует о том, что первичная часть БП работает. Если его нет, проблема может быть в цепях дежурного режима.
  • Основное напряжение питания: Появляется при включении телевизора. Может быть 12В, 24В или другие значения, питающие подсветку, процессор и другие модули.
  • Напряжение питания подсветки: Часто имеет отдельный канал и может быть довольно высоким (от 30В до 200В и более, в зависимости от типа подсветки).

Что делать, если напряжения нет или оно некорректно?

  • Отсутствие напряжения: Если вы не видите никакого напряжения на выходе, это может быть вызвано неисправностью предохранителя, диодного моста, силовых транзисторов или трансформатора.
  • Заниженное напряжение: Часто указывает на «просадку» напряжения из-за неисправных конденсаторов (как мы уже обсуждали), диодов или других компонентов, создающих избыточную нагрузку.
  • Завышенное напряжение: Встречается реже, но также опасно, так как может повредить другие компоненты телевизора.

Помните, что тестирование под напряжением требует максимальной осторожности. Если вы не уверены в своих действиях, лучше не рисковать и обратиться к профессионалам. Специалисты, такие как те, что работают в tvvisor.com, обладают необходимым опытом и оборудованием для безопасной и точной диагностики.

Возможные причины неисправности и их устранение (если возможно)

Даже после тщательной проверки мультиметром, причины неисправности могут крыться в разных компонентах, и не всегда их можно устранить без специального оборудования и знаний. Однако знание возможных проблем поможет вам понять масштаб предстоящего ремонта.

1. Вышедшие из строя конденсаторы. Это самая распространенная причина проблем с блоком питания, о чем мы уже упоминали. Конденсаторы со временем теряют свои свойства, вздуваются, протекают или высыхают.

  • Признаки: Телевизор не включается, включается через раз, мигает индикатор, изображение отсутствует или искажено.
  • Устранение: Замена вздутых или поврежденных конденсаторов. Для этого нужны паяльник, припой, отсос для припоя и новые конденсаторы с такими же характеристиками (емкость в микрофарадах и напряжение в вольтах). Важно соблюдать полярность при пайке. Если вы не уверены в своих навыках пайки, лучше доверить это дело специалисту. Неправильная пайка может привести к дополнительным повреждениям.

2. Перегоревший предохранитель. Предохранитель – это защитный элемент, который перегорает при скачке напряжения или коротком замыкании, чтобы предотвратить повреждение других компонентов.

  • Признаки: Полное отсутствие признаков жизни у телевизора, даже индикатор не горит.
  • Устранение: Проверить предохранитель можно мультиметром в режиме прозвонки (диодный тест или режим измерения сопротивления). Если предохранитель «молчит» (не показывает сопротивления или не пищит), он перегорел. Замена предохранителя – дело простое, но важно найти причину его перегорания. Просто заменить предохранитель на новый может быть опасно, так как скрытая проблема (например, короткое замыкание) может привести к его повторному перегоранию и более серьезным повреждениям.
Интересная новость по теме:  Какие документы нужно заполнять при дтп, если у вас электронный страховой полис ОСАГО: инструкция

3. Неисправный диодный мост. Диодный мост отвечает за преобразование переменного тока в постоянный.

  • Признаки: Отсутствие напряжения на выходе БП, сильный нагрев диодного моста.
  • Устранение: Проверка диодов в мосте мультиметром в режиме диодного теста. Если один или несколько диодов «пробиты» или имеют некорректное сопротивление, мост подлежит замене.

4. Вышедшие из строя силовые транзисторы/мосфеты (MOSFET). Они используются в импульсных блоках питания для коммутации высоких токов.

  • Признаки: Полное отсутствие питания, иногда с характерным запахом гари.
  • Устранение: Проверка транзисторов мультиметром. Замена требует специальных знаний и аккуратности, так как часто эти компоненты крепятся к радиатору для отвода тепла.

5. Проблемы с трансформатором. Трансформатор используется для понижения или повышения напряжения. В импульсных блоках питания используются высокочастотные трансформаторы.

  • Признаки: Отсутствие выходных напряжений, гул, сильный нагрев.
  • Устранение: Диагностика трансформатора сложна и требует специализированного оборудования. Замена трансформатора – это довольно серьезный ремонт.

6. Неисправность микросхемы контроллера ШИМ (Широтно-Импульсная Модуляция). Эта микросхема управляет работой импульсного блока питания.

  • Признаки: Отсутствие выходных напряжений или их нестабильность.
  • Устранение: Замена микросхемы. Требует навыков пайки SMD-компонентов (поверхностный монтаж), что довольно сложно без опыта.

7. Проблемы с подсветкой (для LED-телевизоров). Иногда блок питания неисправен не сам по себе, а из-за повышенной нагрузки со стороны подсветки.

  • Признаки: Звук есть, а изображения нет, экран темный, или видны лишь слабые очертания.
  • Устранение: Проверка светодиодов подсветки. Если один или несколько светодиодов перегорели, они могут вызвать срабатывание защиты блока питания. В таком случае, ремонт блока питания не решит проблему, если не устранить неисправность подсветки.

Помните, что самостоятельный ремонт блока питания, особенно если он требует пайки и замены компонентов, сопряжен с рисками. Если вы не уверены в своих силах, лучшим решением будет обратиться к квалифицированным специалистам. Мастера, предлагающие ремонт телевизоров на дому, такие как на tvvisor.com, могут быстро и качественно диагностировать проблему и произвести необходимый ремонт, экономя ваше время и нервы. В конечном итоге, это может оказаться более выгодным решением, чем попытки самостоятельного ремонта, которые могут привести к усугублению проблемы.
