Обратный клапан — какие они бывают и как правильно выбрать

Основная проблема и ключевые решения

Обратный клапан является критически важным элементом в большинстве трубопроводных систем, от бытового водоснабжения до крупномасштабной промышленности. Его основная задача — обеспечивать движение рабочей среды (жидкости, газа или пара) только в одном направлении, автоматически предотвращая обратный поток.

Возникновение обратного потока может вызвать серьезные последствия: повреждение дорогостоящего оборудования, например насосов и компрессоров, возникновение гидравлических ударов, которые способны разрушить целые участки трубопровода, а также загрязнение чистых сред смешиванием с другими жидкостями.

Ключевым решением этой проблемы является комплексный подход, который включает в себя три взаимосвязанных шага.

Во-первых, необходимо провести анализ условий работы: определить тип рабочей среды, ее давление, температуру, скорость потока и наличие твердых частиц или абразивных примесей. Этот анализ позволяет сузить круг подходящих конструкций. Например, для систем с пульсирующими потоками, характерными для поршневых компрессоров, идеально подходят осевые обратные клапаны, которые обеспечивают стабильную работу и минимизируют гидроудары.

Во-вторых, следует оценить конкретные требования к работе системы, такие как допустимые гидравлические потери, необходимая скорость закрытия клапана и требуемый класс герметичности. Некоторые приложения, например, системы противопожарной защиты, имеют строгие нормативные требования, обязывающие устанавливать клапаны, совместимые с противопожарными системами.

В-третьих, необходимо строго соблюдать правила монтажа, особенно длину прямых участков трубопровода до и после клапана, чтобы избежать турбулентности потока, которая является частой причиной преждевременного износа и некорректной работы клапана. Неправильно подобранный и установленный обратный клапан становится источником проблем, а не их решением.

Классификация и сравнительные характеристики типов обратных клапанов

Какие бывают конструкции обратных клапанов?

Выбор типа обратного клапана начинается с понимания его конструктивных особенностей, так как это напрямую влияет на его производительность, стоимость и область применения. На основе предоставленных данных можно выделить несколько основных групп клапанов, каждая из которых имеет свои преимущества и недостатки.

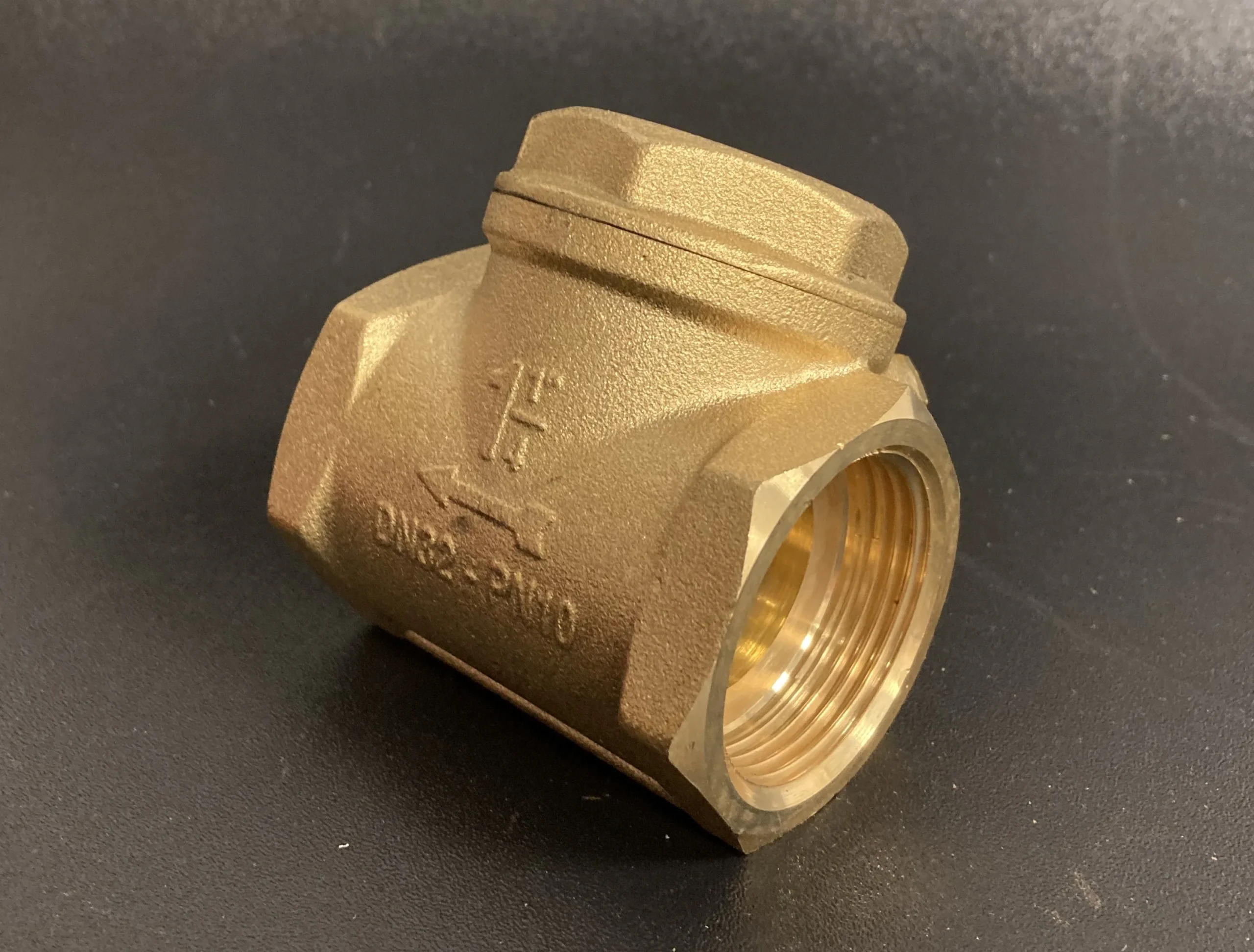

Поворотные (Swing Check Valves) — один из самых распространенных типов, особенно в системах водоснабжения и канализации. Он работает за счет диска, который свободно поворачивается вокруг шарнира, открываясь при прямом потоке и закрываясь под действием гравитации и обратного давления. Их главное преимущество — низкое гидравлическое сопротивление, однако они склонны к гидроударам и могут создавать обратный поток перед полным закрытием. Установка таких клапанов требует особого внимания: их рекомендуется монтировать исключительно в горизонтальных трубопроводах или в вертикальных, но только при восходящем потоке, так как в противном случае диск может не закрываться должным образом. При этом некоторые источники указывают на возможность использования в наклонных трубопроводах.

Подъёмные (Lift Check Valves) используют запорный элемент в виде диска или поршня, который поднимается под давлением потока и опускается обратно на седло под действием силы тяжести или пружины. Эти клапаны обеспечивают очень хорошую герметичность, что делает их незаменимыми в системах высокого давления и паровых котлах. Однако они имеют более высокое гидравлическое сопротивление по сравнению с поворотными. Существуют различные варианты: горизонтальные подъемные клапаны обычно применяются в трубопроводах малого диаметра (до 50 мм), а вертикальные — для работы с высоким давлением. Некоторые модели оснащаются демпфером для снижения гидроудара.

Шаровые (Ball Check Valves) используют шар в качестве затвора, который под действием потока отходит от седла. Они просты в конструкции, надежны и часто самочистящиеся, что делает их подходящими для систем со слабоагрессивными средами и вязкими жидкостями. Устанавливаются преимущественно вертикально. Шаровые клапаны чувствительны к загрязнениям, поэтому их применение в средах с твердыми частицами ограничено.

Прямоточные (Axial Flow or Nozzle Check Valves) представляют собой наиболее технологичное решение для систем с высокими требованиями к безопасности. В них поток проходит через седло параллельно оси, что обеспечивает минимальные гидравлические потери и исключает любые турбулентные явления. Главное их преимущество — практически полное отсутствие гидравлических ударов благодаря почти мгновенному закрытию, управляемому пружиной. Такие клапаны можно устанавливать в любом положении и являются стандартом для современных СПГ-терминалов и других критически важных объектов.

Как сравнить разные типы клапанов?

Ниже представлена сравнительная таблица основных типов обратных клапанов.

Пошаговый алгоритм выбора и подключения обратного клапана

Как правильно подобрать клапан под мою систему?

Правильный выбор и монтаж обратного клапана — это многоэтапный процесс, требующий учета множества факторов. Следование четкому алгоритму поможет избежать ошибок и обеспечить долгосрочную и безотказную работу системы.

Шаг 1: Анализ рабочих параметров и среды

Первоочередной задачей является сбор данных о условиях эксплуатации.

• Тип среды: Определите, будет ли клапан работать с чистой водой, химическими растворами, агрессивными средами, парами или газами. Это напрямую влияет на выбор материалов корпуса и уплотнений. Например, для агрессивных сред потребуется нержавеющая сталь, инконель или полимерные покрытия, а для пищевых продуктов — биосовместимые материалы.
• Давление и температура: Запишите максимальное и рабочее давление, а также температурный режим среды. Клапан должен быть рассчитан на эти параметры. Например, поворотные клапаны могут работать при давлениях до 42 МПа, тогда как шаровые подходят для давлений до 4,0 МПа.
• Характер потока: Учитывается расход (минимальный, нормальный, максимальный) и скорость потока. Для некоторых типов клапанов, особенно поворотных, необходима минимальная скорость потока для надежного открытия и предотвращения «дребезжания» (chattering) — вибрации диска. Также важно знать, есть ли в потоке твердые частицы, песок или другие абразивные примеси, так как это исключает использование некоторых типов клапанов.

Шаг 2: Определение ключевых требований к клапану

На основе анализа среды и системы формулируются конкретные требования к обратному клапану.

• Герметичность: Необходим уровень герметичности. Для систем, где допустим даже минимальный утечек, выбирают клапаны с соответствующим классом (например, bubble-tight). ГОСТ 9544 регламентирует нормы утечки.
• Гидравлические потери: Необходимо выбрать клапан с минимально возможным перепадом давления, чтобы не увеличивать нагрузку на насосы и не повышать эксплуатационные расходы. Как правило, поворотные клапаны имеют наименьшие потери, а осевые — самые высокие.
• Скорость закрытия и защита от гидроудара: Если система чувствительна к гидравлическим ударам, следует выбирать бесшумные, пружинные или осевые клапаны, которые закрываются быстро и плавно. Исследования показывают, что замена поворотного клапана на осевой может снизить пиковое давление при гидроударе более чем на 80%.
• Материалы: Корпус и внутренние детали должны быть совместимы с рабочей средой и материалом трубопровода. Для предотвращения электрохимической коррозии между разнородными металлами (например, нержавеющей сталью и медью) может потребоваться переходник.

Шаг 3: Подбор размера и типа клапана

Это критический этап, от которого зависит работоспособность всей системы. Неправильно подобранный размер — одна из главных причин отказов.

• Размер (DN): Размер клапана должен соответствовать диаметру трубопровода. Чрезмерно большой клапан будет плохо открываться при малых расходах, что приведет к вибрации и износу. Чрезмерно маленький — создаст значительные гидравлические потери. Производители предоставляют графики зависимости перепада давления от расхода для каждого размера.
• Тип по конструкции: Выбор типа должен основываться на всех предыдущих параметрах. Например, для вертикальных трубопроводов с любым направлением потока подходят только осевые или пружинные клапаны. Для систем с риском гидроудара предпочтительны бесшумные или осевые модели.

Шаг 4: Монтаж и испытания

Последний этап — физическая установка.

1. Направление потока: Перед установкой всегда проверьте на корпусе клапана стрелку, указывающую направление потока. Клапан должен быть установлен строго в соответствии с ней.
2. Прямые участки: Обеспечьте необходимую длину прямых участков трубопровода до и после клапана. Рекомендации варьируются от 3 до 15 диаметров трубы, в зависимости от производителя и типа клапана, чтобы обеспечить ламинарный поток и избежать турбулентности.
3. Соединение: Выберите тип соединения (фланцевое, резьбовое, сварное) в зависимости от диаметра трубы и требований к герметичности и возможности демонтажа.
4. Испытания: После монтажа проведите тестовую эксплуатацию для проверки отсутствия утечек, аномального шума или вибрации.

Нормативные требования к установке обратных клапанов в России

Какие законы и ГОСТы регулируют установку клапанов?

В Российской Федерации установка обратных клапанов в различных системах регламентируется сводами правил (СП) и государственными стандартами (ГОСТ), которые устанавливают обязательные требования к проектированию и монтажу. Несоблюдение этих норм может повлечь за собой юридическую ответственность, штрафы и, что более важно, создание опасных условий для эксплуатации зданий и оборудования.

Основные нормативные документы, регулирующие установку обратных клапанов:

• ГОСТ Р 53671-2009: Национальный стандарт РФ, устанавливающий общие технические условия, основные параметры и испытания для обратных затворов и клапанов. Он распространяется на изделия с номинальным давлением до PN 250 и регламентирует требования к герметичности, испытаниям на прочность и плотность, маркировке и консервации.
• ГОСТ 27477-87: Стандарт, определяющий параметры промышленной трубопроводной арматуры, включая обратные клапаны, с рабочим давлением до 250 МПа (2500 кгс/см²) и температурой от -60°C до +600°C.
• Своды правил (СП): Различные отраслевые своды правил содержат конкретные требования к установке клапанов в системах различного назначения.

Системы водоснабжения и канализации:

В системах холодного и горячего водоснабжения установка обратных клапанов является обязательной в ряде случаев, согласно СП 30.13330.2016 «Водоснабжение. Наружные сети и сооружения» и его предшественника СП 7.1313330.2012.

• На вводах в здание: На каждом вводе водопровода необходимо устанавливать обратный клапан, если в здании имеется несколько вводов, соединенных внутри здания трубопроводами и оснащенных измерительными устройствами (счетчиками).
• В повысительных насосных установках: На напорной линии каждого пожарного и хозяйственно-приточной насоса должен быть установлен обратный клапан.
• В системах горячего водоснабжения (ГВС): Обратные клапаны устанавливаются на участках трубопроводов, подающих воду к групповым смесителям, на циркуляционном трубопроводе перед его присоединением к водонагревателю. Это предотвращает эффект «передавливания», когда горячая вода из одной квартиры проталкивает холодную в другую, нарушая баланс температур.

Какие требования предъявляются к клапанам в системах безопасности?

Системы противопожарной защиты:

Установка обратных клапанов в системах противопожарной защиты регламентирована СП 559-2020 «Противопожарные клапаны, дымовые кlapaны и клapаны противодымной вентиляции».

• На пожарных насосах: На напорной линии у каждого пожарного насоса необходимо предусматривать обратный клапан, запорное устройство и манометр.
• На патрубках для подключения мобильной техники: На трубопроводных линиях патрубков, выведенных наружу здания для подключения мобильной пожарной техники, также должны быть установлены обратные клапаны.

Системы противодымной вентиляции:

В системах приточно-вытяжной противодымной вентиляции, согласно СП 7.13130.2013, устанавливаемых в общественных и административных зданиях, обратные клапаны играют роль противопожарных.

• У вентиляторов: У вентиляторов вытяжной противодымной вентиляции должны устанавливаться обратные клапаны, конструкция которых соответствует требованиям к противопожарным клапанам по пределу огнестойкости и оснащенным дистанционными приводами.
• Воздуховоды: При монтаже в нормируемых воздуховодах или перегородках требуется использовать специальные огнезадерживающие клапаны (ОЗК) с требуемым пределом огнестойкости.

Общие нормативные требования к монтажу:

Хотя точные длины прямых участков в ГОСТ и СП не всегда указаны, существуют общие рекомендации, основанные на опыте и исследованиях производителей. Например, Manufacturers Standardization Society (MSS SP-92) рекомендует устанавливать клапан на расстоянии не менее 10 диаметров трубы после тройников и насосов и не менее 5 диаметров после колен. Нарушение этих требований может привести к турбулентности потока, вибрации, преждевременному износу и некорректной работе клапана.

Практические советы и профилактика неисправностей

Какие профессиональные советы помогут при выборе?

Не экономьте на качестве при выборе поставщика. Качество обратного клапана напрямую влияет на надежность всей системы. При выборе поставщика обращайте внимание не только на цену, но и на наличие сертификатов качества, опыт компании и наличие послепродажного сервиса. Проверьте соответствие продукции заявленным стандартам, таким как API, DIN или ГОСТ.

Установите клапан на стороне нагнетания насоса. Это стандартная практика, которая помогает предотвратить образование кавитации в насосе и обеспечивает более стабильную работу клапана.

Используйте усовершенствованные конструкции. Современные клапаны, такие как осевые (axial flow) или наклонно-дисковые (tilting disc), спроектированы для работы в сложных условиях и значительно эффективнее предотвращают гидроудары по сравнению с традиционными поворотными моделями. Например, исследование в насосной станции Tibidabo показало, что замена поворотных клапанов на осевые полностью решила проблему гидроударов.

Чтобы гарантировать длительную и надежную работу обратного клапана, необходимо не только правильно выбрать и установить его, но и своевременно проводить техническое обслуживание и принимать профилактические меры. Некоторые проблемы можно предотвратить еще на этапе проектирования, а другие требуют регулярного контроля во время эксплуатации.

Профессиональные советы по выбору и установке:

• Не экономьте на качестве при выборе поставщика. Качество обратного клапана напрямую влияет на надежность всей системы. При выборе поставщика обращайте внимание не только на цену, но и на наличие сертификатов качества, опыт компании и наличие послепродажного сервиса. Проверьте соответствие продукции заявленным стандартам, таким как API, DIN или ГОСТ.
• Установите клапан на стороне нагнетания насоса. Это стандартная практика, которая помогает предотвратить образование кавитации в насосе и обеспечивает более стабильную работу клапана.
• Используйте усовершенствованные конструкции. Современные клапаны, такие как осевые (axial flow) или наклонно-дисковые (tilting disc), спроектированы для работы в сложных условиях и значительно эффективнее предотвращают гидроудары по сравнению с традиционными поворотными моделями. Например, исследование в насосной станции Tibidabo показало, что замена поворотных клапанов на осевые полностью решила проблему гидроударов.
• Обеспечьте достаточное пространство для обслуживания. Выбирайте конструкцию клапана, которая позволяет легко проводить ремонт или замену без демонтажа всего трубопровода. Например, Y-образные клапаны имеют боковой отвод для доступа к затвору, а некоторые поворотные клапаны с эластичным шарниром не требуют обслуживания благодаря отсутствию уплотнений.
• Соблюдайте полярность! Перед установкой всегда проверяйте стрелку на корпусе клапана и монтируйте его строго в указанном направлении. Неправильная установка не только сделает его бесполезным, но и может привести к повреждению оборудования.

Какие неисправности бывают и как их предотвратить?

Основные неисправности и пути их предотвращения:

• Гидроудар (слэйм) и шум. Это самая распространенная проблема, особенно у поворотных клапанов. Предотвращается использованием клапанов с пружинным механизмом (бесшумных, осевых, с масляным демпфером) или быстрозакрывающихся двустворчатых клапанов. Также важна правильная длина прямого участка перед клапаном, который должен быть не менее 5-10 диаметров трубы.
• Дребезжание (Chattering). Возникает, когда клапан слишком велик для данного потока, и он не может занять фиксированное открытое положение, постоянно колеблясь. Чтобы этого избежать, необходимо точно рассчитывать размер клапана по данным производителя для заданного расхода. Минимальный угол открытия диска для стабильной работы должен быть больше 20°.
• Утечки и потеря герметичности. Это может быть вызвано износом уплотнений, деформацией седла или диском, а также попаданием в среду твердых частиц. Регулярный визуальный осмотр на предмет утечек и вибраций является обязательной мерой профилактики. При монтаже следует очищать внутреннюю поверхность клапана и труб от строительной пыли и окалины.
• Коррозия. Выбор материала корпуса и внутренних деталей должен быть продуман с учетом химического состава рабочей среды. Избегайте контакта разнородных металлов, которые могут вызвать электрохимическую коррозию. Для химических и пищевых систем используйте нержавеющую сталь или полимерные покрытия.
• Засорение. Для сред, содержащих твердые частицы, лучше выбирать клапаны с большим зазором между запирающим элементом и седлом, например, поворотные или осевые. Также можно устанавливать на всасывающих линиях специальные сетчатые клапаны (foot valves), которые служат дополнительным фильтром.

Регулярное техническое обслуживание:

Даже качественный клапан со временем требует проверки. Рекомендуется проводить плановые осмотры не реже одного раза в 2–5 лет в зависимости от условий эксплуатации. Во время осмотра необходимо проверить состояние пружин, шарниров, диска и уплотнений на предмет износа или коррозии. Также следует контролировать работу клапана по внешним признакам: аномальный шум, вибрация или утечки из-под сальника сигнализируют о необходимости ремонта. Важно помнить, что многие производители, такие как DFT®, гарантируют свои изделия только при соблюдении всех правил эксплуатации и обслуживания.

Заключение

Подводя итог, можно сделать несколько ключевых выводов. Обратный клапан — это не просто запорная арматура, а сложный элемент, выбор которого требует глубокого понимания характеристик среды, гидравлических условий и эксплуатационных требований. Неправильный выбор может привести не только к дорогостоящим ремонтам, но и к аварийным ситуациям, вплоть до разрушения трубопровода из-за гидравлического удара.

Основной принцип правильного выбора заключается в балансе между функциональностью, стоимостью и надежностью. Хотя поворотные клапаны являются самым дешевым решением, их применение ограничено из-за риска гидроудара. Для систем с высокими требованиями к безопасности и стабильности работы, таких как СПГ-терминалы или высотные здания, инвестиции в осевые или пружинные клапаны окупаются за счет снижения эксплуатационных расходов и предотвращения аварий.

Монтаж является не менее важным этапом, чем выбор. Соблюдение рекомендованных производителями прямых участков трубопровода — это не формальное требование, а практическая мера для создания стабильного потока и продления срока службы клапана. Нормативные документы, такие как СП 30.13330.2016 и СП 7.13130.2013, предоставляют четкие ориентиры по установке клапанов в системах водоснабжения и противопожарной защиты, что подчеркивает их критическую роль в обеспечении безопасности.

В конечном счете, успешный выбор и монтаж обратного клапана — это результат тщательного анализа и профессионального подхода. Ниже представлена инфографика, обобщающая ключевые аспекты выбора и установки.

Благодаря этому комплексному подходу можно подобрать оптимальное решение, которое обеспечит бесперебойную работу системы, защитит оборудование и обеспечит безопасность. Помните, что цена самого дорогого клапана должна быть соизмерима с потенциальным ущербом от его отказа.
